Die unverdichtete Heizpatrone ist eine preiswerte Alternative zur hochverdichteten Heizpatrone bei einer maximalen Oberflächenbelastung von 5 W/cm² und einer max. Arbeitstemperatur von 500 °C. Sie eignet sich für einfache Anwendungsfälle, ist jedoch bei starker mechanischer Beanspruchung des Werkzeugs (z.B. Vibrationen) nicht zu empfehlen.
| Patronenmantel |

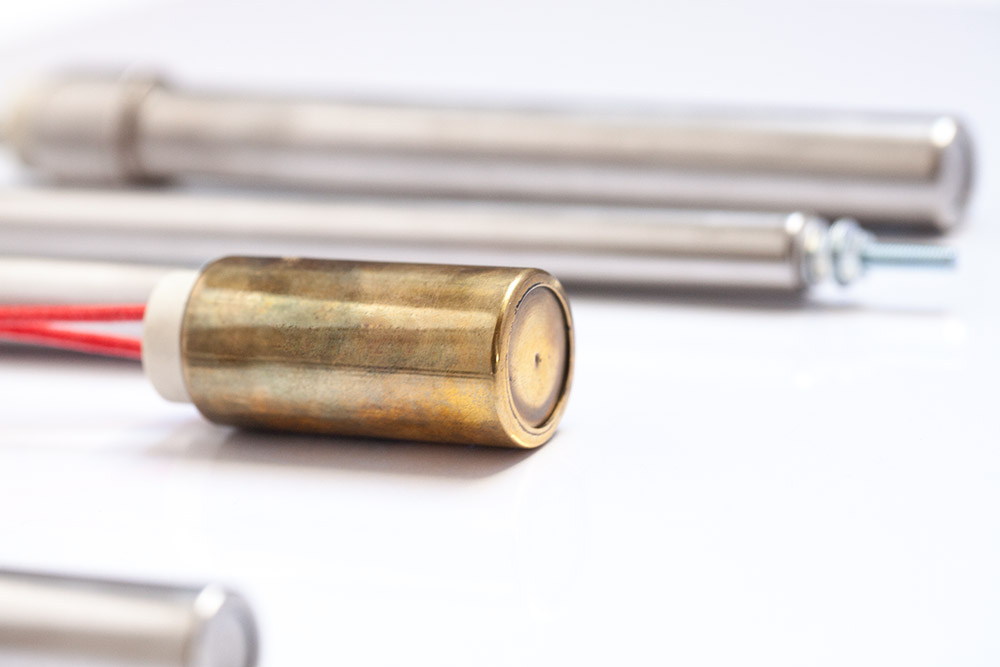

Edelstahl, geeignet für Temperaturen bis 500 °C Messing, geeignet für Temperaturen bis 300 °C Patronenboden gebördelt und auf Wunsch flüssigkeitsdicht verlötet |
| Isoliermaterial | verdichtetes reines Magnesiumoxid |
| Heizleiter | NiCr 8020 |
| Anschlüsse |

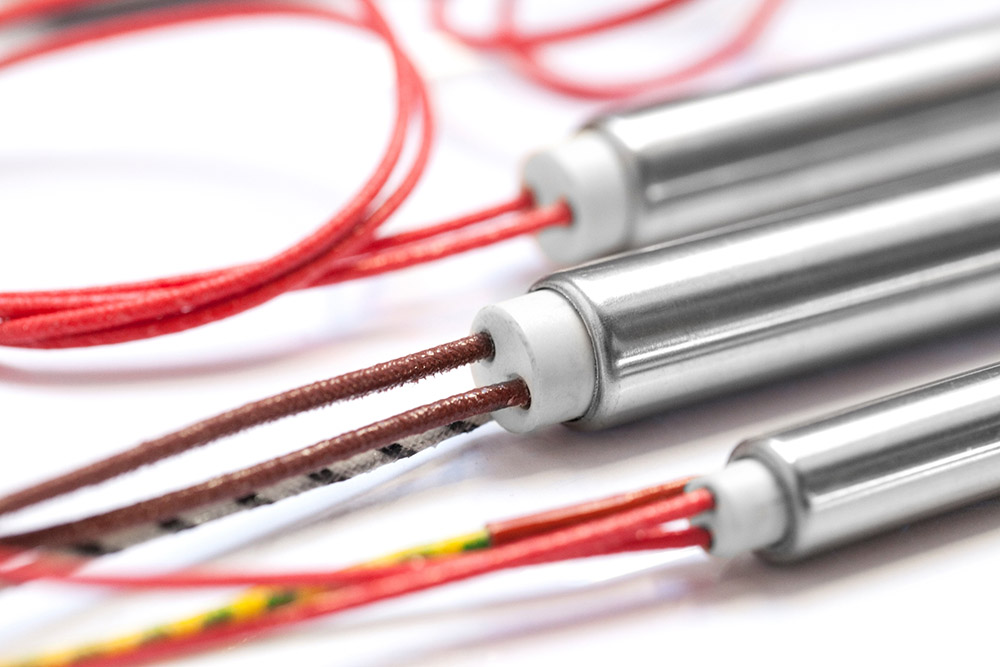

Glasseidennickellitze bis + 350 °C PTFE-Nickellitze bis + 260 °C Silikonlitze bis + 180 °C |
| Durchmessertoleranz | ± 0,10 mm |
| Längen | 50 bis 4.000 mm |
| Längentoleranz | ± 1,5 % mind. ± 2,0 mm |
| Spannung | 230 V / 400 V |
| Leistungstoleranz | + 5 % / -10 % |
| HV | 1.500 V -AC |
| Isolationsfestigkeit | ≥ 2 MΩ bei 500 V – DC |
